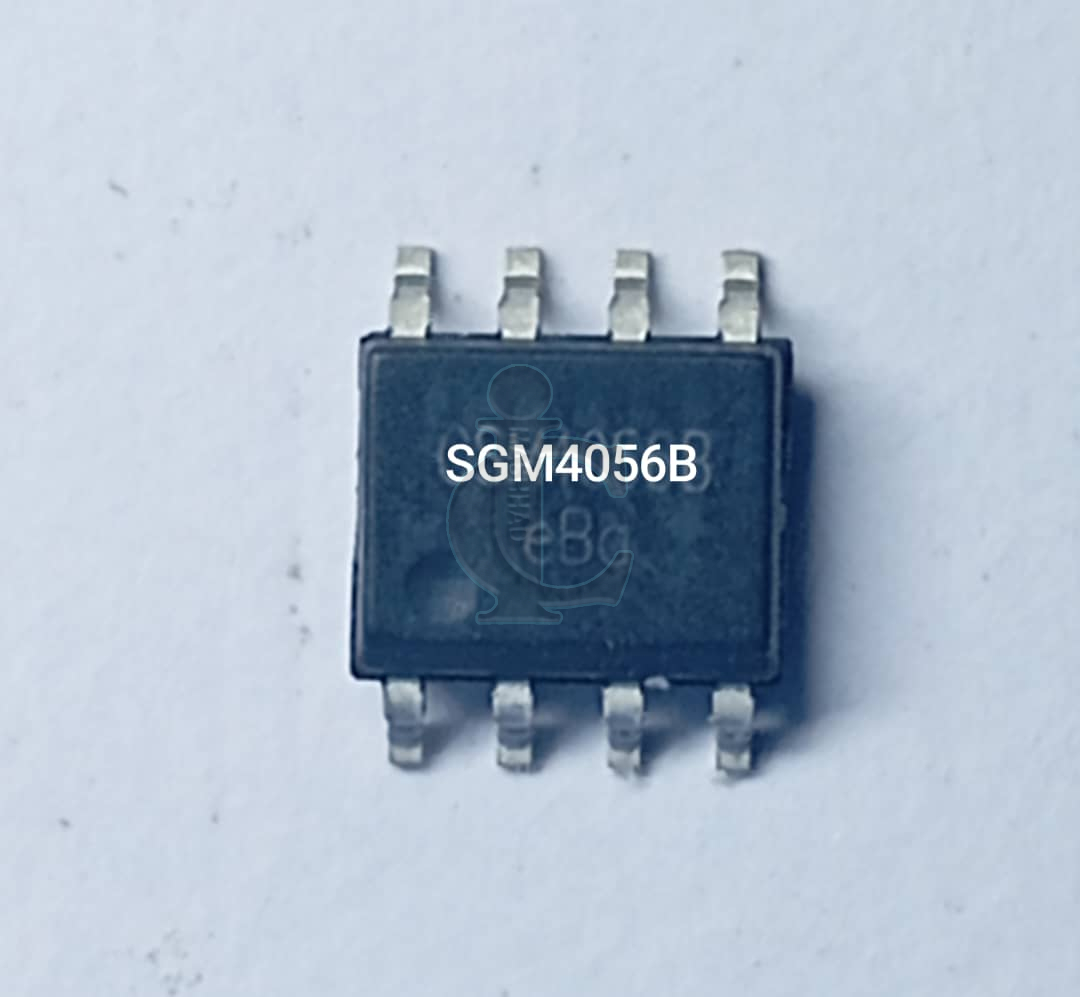

ic شارژر خطی لیتیوم یون مدل SGM4056B
تراشه SGM4056B یک شارژر باتری اقتصادی، دقیق و ایمن با قابلیت تحمل ولتاژ ورودی بالا است که برای سلول تکی باتریهای لیتیوم یون و لیتیوم پلیمری (Li-Ion و Li-Polymer) طراحی شده است.
این آیسی از الگوریتم شارژ استاندارد جریان ثابت / ولتاژ ثابت (CC/CV) استفاده میکند و بههمین دلیل، انتخابی ایدهآل برای دستگاههای قابلحمل و سیستمهای تغذیه USB محسوب میشود.
ویژگیهای کلیدی تراشه SGM4056B
- ⚡ دارای عملکرد محافظت در برابر ولتاژ ورودی بیش از حد (Over-Voltage Protection – OVP)
- آستانهی محافظت معمولی 6.8 ولت در مدل SGM4056B-6.8
- آستانهی محافظت معمولی 10.5 ولت در مدل SGM4056B-10.5
- ⚙️ پشتیبانی از ولتاژ ورودی تا حداکثر 26.5 ولت
- در صورت افزایش ولتاژ ورودی بالاتر از مقدار OVP، آیسی شارژر بهطور خودکار غیرفعال میشود.
- 🔋 پروفایل شارژ CC/CV استاندارد مخصوص باتریهای لیتیومی
- 🌡️ دارای سیستم تنظیم حرارتی (Thermal Regulation) جهت کنترل دما در حین شارژ و جلوگیری از آسیب حرارتی به قطعه
- 🔹 شارژ اولیه (Trickle Charge) برای احیای باتریهایی که ولتاژشان کمتر از 2.55 ولت است
- 🧩 نشانگر وضعیت شارژ (Charge Status Indication) برای نمایش وضعیت شارژ و پایان فرآیند
- 💡 جریان نشتی بسیار پایین (کمتر از 1μA) در حالت شارژر غیرفعال یا قطع ورودی
- 🔧 قابلیت تنظیم جریان شارژ و جریان پایان شارژ (EOC Current) با استفاده از مقاومت خارجی
- 🧱 طراحی ساده و نیاز به قطعات جانبی کم برای کاهش هزینه نهایی مدار
مشخصات فنی (Technical Specifications)
| ویژگی | مقدار / توضیح |
|---|---|
| نوع عملکرد | شارژر خطی CC/CV |
| ولتاژ شارژ خروجی | 4.2 ولت ثابت |
| آستانه محافظت در برابر اضافه ولتاژ | 6.8V یا 10.5V بسته به مدل |
| ولتاژ ورودی مجاز | تا 26.5 ولت |
| جریان نشتی باتری در حالت غیرفعال | کمتر از 1μA |
| آستانه ولتاژ شارژ اولیه (Trickle) | 2.55 ولت |
| قابلیت تنظیم جریان شارژ | دارد |
| قابلیت تنظیم جریان پایان شارژ (EOC) | دارد |
| مدار تنظیم حرارتی | دارد |
| محدوده دمای کاری | °C85+ تا °C40− |
| نوع پکیجهای موجود | TDFN-3×3-8L، TDFN-2×3-8L، TDFN-2×2-8L، SOIC-8 (دارای پد حرارتی) |
کاربردها (Applications)
- گوشیهای هوشمند (Smartphones)
- دستگاههای قابلحمل (Handheld Devices)
- تجهیزات جانبی USB
- گجتها و ماژولهای اینترنت اشیاء (IoT Modules)
- سیستمهای قابلحمل، پاوربانکها و وسایل باتریمحور
- طراحان مدارهای شارژ تکسل برای پروژههای صنعتی و آموزشی
جمعبندی
تراشه SGM4056B با ترکیب قیمت مناسب، طراحی ساده، عملکرد پایدار و ایمنی بالا، یکی از بهترین گزینهها برای طراحی مدارهای شارژ باتری تکسل لیتیوم یون/پلیمر است.
وجود قابلیت محافظت در برابر ولتاژ زیاد، تنظیم حرارتی هوشمند، جریان نشتی ناچیز و قابلیت انتخاب جریان شارژ باعث شده این مدل به انتخابی مطمئن برای کاربردهای قابلحمل و پروژههای حرفهای تبدیل شود.
