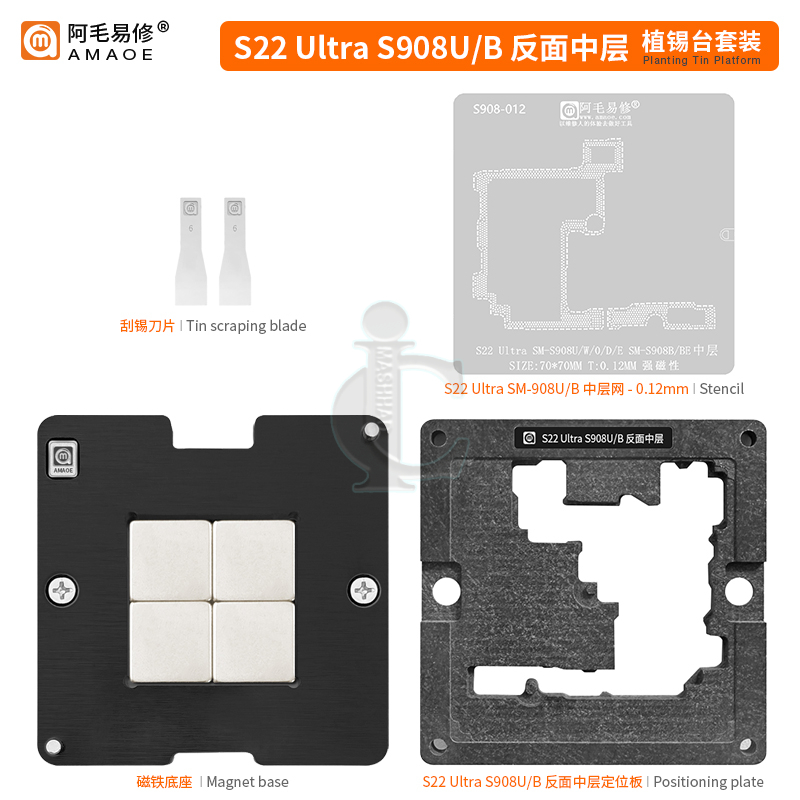

AMAOE Ultra S908U/B قالب و شابلون طبقات سامسونگ S22

شابلون طبقات AMAOE – ابزار حرفه‌ای ریبال طبقات

شابلون طبقات AMAOE یکی از محصولات پرطرفدار و دقیق در حوزه‌ی تعمیرات برد گوشی‌های موبایل است. این شابلون‌ها برای ریبال (Reballing) و طبقات

و ICهای تغذیه طراحی شده‌اند و به تعمیرکاران کمک می‌کنند تا عملیات جای‌گذاری و لحیم‌کاری با دقت بالا انجام شود. ریبال کردن فرآیندی حیاتی در تعمیرات مادربردهای موبایل است که در آن توپ‌های لحیم قدیمی زیر آی‌سی برداشته شده و با توپ‌های جدید جایگزین می‌شوند تا اتصال الکتریکی به درستی برقرار شود.

اهمیت ریبالینگ و نقش شابلون‌ها

آی‌سی‌ها در بردهای مدرن (مانند گوشی‌های هوشمند) با استفاده از تکنولوژی BGA (Ball Grid Array) نصب می‌شوند. این تکنولوژی شامل صدها یا هزاران توپ لحیم کوچک در زیر آی‌سی است که برای اتصال به پدهای مربوطه روی برد لحیم می‌شوند. با گذشت زمان، ضربه، حرارت زیاد، یا فشار فیزیکی، این اتصالات ممکن است دچار ترک خوردگی یا شکستگی شوند که منجر به اختلال در عملکرد دستگاه می‌گردد.

فرآیند ریبالینگ شامل مراحل زیر است:

1. جداسازی آی‌سی: آی‌سی با استفاده از هیتر و تنظیم دمای مناسب از برد جدا می‌شود.
2. پاکسازی: بقایای لحیم قدیمی از سطح آی‌سی و برد تمیز می‌شوند.
3. استنسیل (Stenciling): استفاده از شابلون برای قرار دادن توپ‌های قلع جدید در موقعیت دقیق.
4. لحیم‌کاری مجدد (Reballing): حرارت‌دهی مجدد برای ذوب شدن قلع و ایجاد اتصالات جدید.

شابلون طبقات AMAOE به عنوان یک ابزار دقیق و استاندارد، مرحله سوم (Stenciling) را به بهترین نحو ممکن تسهیل می‌کند.

ویژگی‌ها و مشخصات فنی شابلون‌های AMAOE

شابلون‌های AMAOE به دلیل ساختار مهندسی دقیق و متریال با کیفیت، در میان تعمیرکاران حرفه‌ای بسیار محبوب هستند.

1. جنس استیل ضدزنگ (Stainless Steel) با ضخامت بهینه

این شابلون‌ها معمولاً از ورقه‌های استیل ضدزنگ با ضخامت استاندارد (معمولاً 0.10 میلی‌متر یا 0.12 میلی‌متر) ساخته می‌شوند.

• مقاومت حرارتی: استیل در برابر دمای بالای فرآیند لحیم‌کاری (معمولاً بین 200 تا 250 درجه سانتی‌گراد) کاملاً مقاوم بوده و دچار تغییر شکل یا تاب برداشتن نمی‌شود. این امر تضمین می‌کند که الگوی سوراخ‌ها در طول فرآیند ریبال ثابت باقی بماند.
• دوام مکانیکی: مقاومت در برابر سایش و خراشیدگی ناشی از استفاده مکرر با کاردک (Spatula) هنگام پخش خمیر لحیم.

2. طراحی چندطبقه دقیق (Multi-Layer Design)

بسیاری از آی‌سی‌های پیشرفته (مانند پردازنده‌های مرکزی یا آی‌سی‌های حافظه) دارای ساختار چندلایه هستند که هر لایه دارای الگوی سوراخ‌های متفاوت (Ball Grid Array) است.

• شابلون‌های AMAOE برای این ساختار پیچیده طراحی شده‌اند و معمولاً شامل دو یا سه لایه مجزا هستند که به ترتیب روی هم قرار می‌گیرند تا الگوی نهایی صحیح را ایجاد کنند.
• تطابق کامل هندسی: اطمینان از اینکه الگوی سوراخ‌ها دقیقاً با الگوی توپ‌های لحیم روی آی‌سی مطابقت داشته باشد.

3. دقت تولید بالا با تکنولوژی CNC (Computer Numerical Control)

دقت در ساخت سوراخ‌ها برای ریبال موفقیت‌آمیز حیاتی است.

• برش‌های میکرونی: استفاده از دستگاه‌های برش CNC تضمین می‌کند که سوراخ‌ها با تلرانس بسیار پایین (معمولاً در حد میکرون) برش داده شوند.
• توزیع یکنواخت: این دقت بالا باعث می‌شود که هنگام عبور خمیر لحیم (Solder Paste) از درون سوراخ‌ها، مقدار ماده لحیم‌کاری که روی پدهای آی‌سی قرار می‌گیرد، کاملاً متقارن و یکنواخت باشد. این تقارن برای اتصال مناسب و جلوگیری از اتصالات کوتاه (Shorts) ضروری است.

4. سازگاری گسترده با آی‌سی‌های بازار

AMAOE طیف وسیعی از شابلون‌ها را برای مدل‌های مختلف آی‌سی تولید می‌کند:

• تراشه‌های Apple: شامل سری‌های A (CPU)، NAND (حافظه فلش)، و تراشه‌های مدیریت انرژی (PMIC).
• تراشه‌های اندرویدی: پردازنده‌های Snapdragon (Qualcomm)، Exynos (Samsung)، Kirin (Huawei) و MediaTek.
• پایه مدل‌ها: شابلون‌ها معمولاً بر اساس شماره مدل آی‌سی یا شماره برد مادربرد (مانند A12 Bionic، SM-G980F CPU و غیره) دسته‌بندی می‌شوند.

5. سهولت استفاده (User-Friendly Application)

طراحی شابلون‌ها به گونه‌ای است که مراحل کار را ساده می‌کند:

• تثبیت آسان: طراحی لبه‌ها و جایگاه‌ها به تعمیرکار اجازه می‌دهد تا آی‌سی را به سرعت و به درستی روی شابلون قرار دهد.
• انتقال حرارت: سوراخ‌های طراحی شده باعث می‌شوند که خمیر لحیم پس از اعمال حرارت، به طور خودکار شکل توپ‌های کروی مورد نیاز را به خود بگیرد.

مزایای استفاده از شابلون طبقات AMAOE در تعمیرات

استفاده از شابلون‌های اصلی AMAOE به جای نمونه‌های ارزان‌تر یا غیردقیق، مزایای عملیاتی قابل توجهی برای کارگاه‌های تعمیرات به همراه دارد:

مزیتشرح جزئیاتافزایش سرعت و کیفیت در تعمیر بردکاهش زمان صرف شده برای تنظیم دستی توپ‌های قلع و اطمینان از اولین تلاش موفق (First Time Success Rate) بالا.جلوگیری از خطاهای لحیم‌کاریحذف ریسک توپ‌های قلع بسیار بزرگ (Cold Solder Joints) یا بسیار کوچک (Opens) و جلوگیری از پل‌های لحیم (Solder Bridges) بین پدهای مجاور.کاهش ضایعات آی‌سیآی‌سی‌های پیشرفته بسیار گران‌قیمت هستند. یک ریبال ناموفق می‌تواند آی‌سی را بسوزاند. دقت AMAOE این ریسک را به حداقل می‌رساند.مناسب برای مراکز تعمیر حرفه‌ای موبایلاستاندارد بودن ابزار به تعمیرکار اجازه می‌دهد نتایجی قابل تکرار و حرفه‌ای ارائه دهد که برای مشتریان اهمیت دارد.پشتیبانی از تکنولوژی‌های جدیدبا توجه به کوچک‌تر شدن ابعاد آی‌سی‌ها و افزایش تعداد پین‌ها (Ball Count)، نیاز به دقت شابلون‌های پیشرفته‌تر روز به روز بیشتر می‌شود.

توزیع قلع و محاسبات ریبالینگ

در فرآیند ریبالینگ، کنترل حجم و شکل توپ قلع (Solder Ball Volume and Shape) بسیار مهم است. حجم ایده‌آل قلع توسط فرمول‌های هندسی مشخص می‌شود. شابلون AMAOE با تنظیم دقیق قطر سوراخ (Hole Diameter) و ضخامت شابلون (Stencil Thickness) این پارامترها را کنترل می‌کند.

اگر $D$ قطر پد روی آی‌سی و $d$ قطر سوراخ شابلون باشد، و $t$ ضخامت شابلون باشد، حجم تقریبی قلع ($V$) که باید روی پد قرار گیرد:
$$V \approx \frac{\pi}{6} d^3 + \text{(مقدار کمی قلع اضافی برای چسبندگی)}$$

در عمل، برای آی‌سی‌های مدرن که دارای پد‌های کوچکی هستند، از شابلون‌های نازک‌تر استفاده می‌شود تا از ایجاد قلع اضافی و در نتیجه اتصال کوتاه جلوگیری شود. شابلون‌های AMAOE معمولاً ضخامت‌های استاندارد مانند 100 میکرومتر ($\mu m$) را رعایت می‌کنند که برای اکثر آی‌سی‌های موبایل مناسب است.

برند AMAOE – نماد دقت و استاندارد جهانی

برند AMAOE با استفاده از فناوری‌های روز تولید شابلون، محصولاتی ارائه می‌دهد که هم دوام بالایی دارند و هم کار شما را تمیز، سریع و بی‌نقص می‌کنند. این شابلون‌ها توسط کارشناسان فنی در سراسر دنیا به‌عنوان ابزار اصلی در تعمیر بردهای موبایل استفاده می‌شوند. تعهد AMAOE به ارائه الگوهای دقیق برای مدل‌های جدید به محض ورود آن‌ها به بازار، این برند را در صدر ابزارهای ریبال نگه داشته است.

مشاهده و خرید از نمایندگان معتبر

برای تعمیرکاران در ایران، دسترسی به شابلون‌های اصلی و تأیید شده AMAOE بسیار مهم است تا از خرید محصولات تقلبی که ممکن است منجر به آسیب به قطعات گران‌قیمت شوند، جلوگیری شود.

منابع اصلی:

1. وب‌سایت رسمی برند: برای مشاهده کامل کاتالوگ و استانداردهای تولیدی:
   🔗 AMAOE Official Website
2. نماینده معتبر در ایران (مشهد آی‌سی):
   برای خرید مستقیم انواع شابلون طبقات AMAOE با تضمین اصالت، کیفیت ساخت و ارسال سریع، فروشگاه مشهد آی‌سی به عنوان یکی از تأمین‌کنندگان اصلی این ابزارها فعالیت می‌کند. 👉 icmashhad.ir

راهنمای جامع فرآیند ریبالینگ با شابلون AMAOE

این بخش به تشریح گام به گام نحوه استفاده از شابلون‌های AMAOE می‌پردازد تا بالاترین بازدهی ممکن حاصل شود.

تجهیزات مورد نیاز:

1. شابلون طبقات AMAOE مدل مربوطه.
2. خمیر لحیم (Solder Paste) با کیفیت بالا (معمولاً آلیاژ Sn63/Pb37 یا قلع بدون سرب).
3. کار برای تمیز کردن آی‌سی (آیزوپروپیل الکل 99% و برس آنتی استاتیک).
4. هیت‌گان (Hot Air Rework Station) با قابلیت تنظیم دقیق دما و جریان هوا.
5. اسپاتول (Spatula) یا تیغه فلزی صاف برای پخش خمیر.
6. پایه نگهدارنده آی‌سی (IC Holder).

مراحل گام به گام:

مرحله 1: آماده‌سازی آی‌سی (تمیزکاری زیرین)

پس از جداسازی آی‌سی، سطح زیرین آن باید کاملاً تمیز شود.

• مقدار کمی تینر یا الکل روی سطح بریزید.
• با استفاده از سیم تابیده شده (Copper Wick) و هویه با دمای کنترل شده، تمام قلع‌های قدیمی و باقی‌مانده را با دقت پاک کنید.
• سطح را کاملاً با الکل تمیز و خشک کنید تا هیچ گونه چربی یا اکسید باقی نماند.

مرحله 2: قرار دادن شابلون و آی‌سی

• آی‌سی را به آرامی و به طور صحیح در شیار مخصوص شابلون AMAOE قرار دهید. باید مطمئن شوید که الگوی پدها روی آی‌سی با الگوی سوراخ‌های شابلون کاملاً منطبق است.
• اگر شابلون دارای لایه‌های مختلف است، لایه پایینی که شامل الگوی بزرگ‌تر یا راهنما است، ابتدا قرار داده می‌شود.

مرحله 3: اعمال خمیر لحیم (Stenciling)

• مقدار مناسبی خمیر لحیم را روی شابلون قرار دهید. مقدار خمیر نباید بسیار زیاد باشد تا از لبریز شدن سوراخ‌ها جلوگیری شود.
• از یک اسپاتول با لبه صاف استفاده کنید و آن را با زاویه 45 درجه نگه دارید.
• اسپاتول را با فشار ثابت و یکنواخت، به آرامی از یک طرف شابلون به طرف دیگر بکشید. این حرکت باید به گونه‌ای باشد که خمیر به طور کامل در تمام سوراخ‌ها نفوذ کند.
• نکته کلیدی: در مرحله آخر کشیدن اسپاتول، فشار را کمی افزایش دهید و لبه را بلند کنید تا خمیر اضافی از روی شابلون برداشته شود.

مرحله 4: جدا کردن شابلون و آماده‌سازی برای حرارت

• پس از پاکسازی کامل سطح با اسپاتول، شابلون را به آرامی از روی آی‌سی بردارید. اکنون باید توپ‌های کوچک و دقیق قلع روی سطح آی‌سی مشاهده شوند که توسط سوراخ‌های شابلون ایجاد شده‌اند.
• آی‌سی را به پایه نگهدارنده مخصوص ریبال منتقل کنید.

مرحله 5: لحیم‌کاری مجدد (Reballing)

• هیتر را تنظیم کنید (دمای معمول بین 210 تا 240 درجه سانتی‌گراد بسته به نوع آلیاژ).
• حرارت را به صورت متمرکز و چرخشی روی آی‌سی اعمال کنید.
• صبر کنید تا توپ‌های قلع به نقطه ذوب رسیده و به صورت کروی درآیند و به طور خودکار مرکز خود را نسبت به پدها تنظیم کنند (Self-Alignment).
• به محض دیدن انعکاس منظم توپ‌های قلع، حرارت را متوقف کرده و اجازه دهید آی‌سی خنک شود.

مرحله 6: تمیزکاری نهایی

• پس از خنک شدن، بقایای شار (Flux) را با الکل و برس مخصوص پاک کنید تا سطح آی‌سی کاملاً براق و تمیز شود و برای نصب مجدد روی برد آماده گردد.

جمع‌بندی نهایی

شابلون طبقات AMAOE ابزاری ضروری برای هر مرکز تعمیراتی است که قصد دارد تعمیرات بردی با کیفیت بالا و نرخ موفقیت تضمین شده ارائه دهد. دقت تولید شده توسط این شابلون‌ها مستقیماً به کاهش هزینه‌های تعویض قطعات و افزایش رضایت مشتری منجر می‌شود. برای ته این ابزار حیاتی، مراجعه به منابع معتبر مانند مشهد آی‌سی اکیداً توصیه می‌شود.د.
